Giới thiệu công trình và hệ vách kính tòa nhà PVI

TKC hôm nay xin chia sẻ với anh chị về hệ vách kính sử dụng cho nhà cao tầng. Cụ thể là hệ vách kính tòa nhà PVI. Một trong những công trình đẹp, ấn tượng ở Hà Nội.

1. Công trình toàn nhà văn phòng PVI

Công trình toàn nhà văn phòng PVI được tọa lạc trên lô đất VP2, Yên Hòa, Cầu Giấy, Hà Nội. Là một công trình có quy mô lớn, kiến trúc theo phong cách hiện đại, mặt ngoài sử dụng hệ kính Temper và hệ kính dán. Công trình có tổng chiều cao là 96.75m được thiết kế với 26 tầng nổi và 02 tầng hầm. Tòa nhà sử dụng hệ kết cấu bê tông cốt thép đổ tại chỗ, hệ sàn sử dụng kết cấu bê tong cốt thép ứng lực trước.

Xét về mặt kiến trúc, việc sử dụng hệ tường kính cho công trình đã tạo nên một cảnh quan đẹp và hài hòa về không gian. Hệ vách kính được sử dụng có tính thẩm mỹ cao, khả năng chịu lực và cách nhiệt rất tốt. Xét về mặt kết cấu, việc sử dụng hệ tường kính làm kết cấu bao che làm cho tải trọng bản thân công trình nhẹ hơn so với việc sử dụng kết cấu bao che truyền thống như tường gạch…

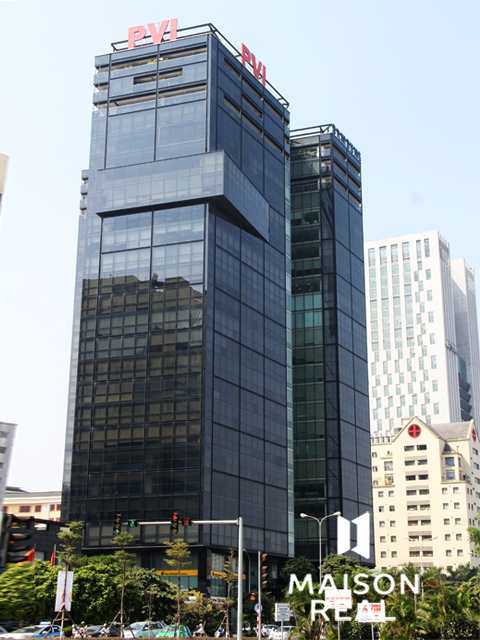

Tòa nhà PVI
Tòa nhà PVI

2. Hệ vách kính tòa nhà PVI

Công trình sử dụng hệ Semi Unitize, kết cấu chính bao gồm hệ thanh nhôm đứng, thanh nhôm ngang và mặt kính.

Liên kết

Liên kết giữa hệ vách kính khung nhôm và kết cấu công trình bằng hệ bản mã thép mạ kẽm, đảm bảo hệ mặt dựng an toàn về khả năng chịu lực và ổn định trước mọi điều kiện bất lợi nhất của thời tiết như gió bão, động đất…

Hệ nhôm

Hệ nhôm sử dụng cho công trình là hệ nhôm XingFa, nhập khẩu từ Trung Quốc, đã được kiểm nghiệm về độ bền vững của kết cấu trước các điều kiện bất lợi được giả định. Hệ thanh nhôm ngang, thanh nhôm đứng được liên kết bền vững với nhau tạo thành hệ khung không gian đảm bảo yêu cầu về khả năng chịu lực và tính ổn định của hệ mặt dựng.

Keo liên kết

Vách kính được liên kết trực tiếp với hệ khung nhôm bằng hệ thống keo liên kết bền vững đã được kiểm nghiệm về độ bền trước tác động bất lợi nhất của thời tiết.

3. Các tiêu chuẩn áp dụng

TCVN 5674 – 1992: Công tác hoàn thiện trong xây dựng thi công – nghiệm thu.

TCVN 7364 – 2004: Kính dán an toàn nhiều lớp

TCVN 7455 – 2004: Kính tôi nhiệt an toàn

4. Yêu cầu chung

Khung cửa sổ

– Những khung cửa sổ, cửa đi và các kết cấu khác trước khi gắn kính cần phải tiến hành sơn lót và trám mát tít những chỗ có khuyết tật và lồi lõm cục bộ. Những đường soi rãnh để lắp kính cần phải đánh sạch sơn và sấy khô.

Chủng loại kính

– Chủng loại kính và chi tiết đệm nẹp kính phải thoả mãn yêu cầu của thiết kế. Những chi tiết bằng thép phải được sơn chống gỉ hoặc sơn tĩnh điện. Những chi tiết chuyển động (như bản lề, chốt, khoá các loại v.v… ). Không được để tì lên kính và lên kết cấu khung lắp kính.

Giữa kính và rãnh

– Giữa mặt kính và sườn của rãnh lồng kính phải có gioăng cao su hoặc trám keo silicone. Lớp gioăng hoặc silicone để chèn các khoang hở nói trên phải liên tục không bị đứt đoạn. Silicone miết phẳng nhẵn và không có vết lồi lõm.

– Các loại kính phẳng, kính có hoa văn trang trí, kính mờ, v.v… Ngoài các quy định trong thiết kế cần phải được định vị chắc chắn bằng các chi tiết phù hợp với vật liệu và kết cấu của khung kính như sau:

Khung thép

+) Khung thép – khung hợp kim nhôm – kính được định vị bằng bản mã mạ kẽm nhúng nóng. Liên kết giữa bản mã và khung nhờ các đinh vít Inox bắt vào những lỗ đã được gia công sẵn.

Khung bê tông cốt thép

+) Khung bê tông cốt thép – kính được định vị bằng các chi tiết gờ thép chôn ngàm vào bê tông vá các nẹp thép có đệm bằng chất dẻo hay đệm cao su.

– Đối với vách kính ngoài nhà, ngoài việc bảo đảm định vị chắc chắn và liên kết chặt giữa kính với khung, còn phải bảo đảm không cho nước chảy hay thấm qua các mạch ghép giữa kính và khung. Các chi tiết liên kết bằng thép phải có biện pháp chống gỉ bằng sơn hay mạ kẽm. Silicone phải sử dụng loại chịu được tác dụng của mưa nắng thường xuyên.

Kính

– Kính cường độ cao cần được định vị chắc chắn bằng bu lông ở những vị trí nẹp kính trong khung thép hay gỗ phải có đệm bằng chất dẻo hay cao su đàn hồi

– Việc di chuyển và lắp kính có kích thước lớn hơn 1×1,5m cũng như việc lắp các cấu kiện đã gắn kính sẵn phải được làm một cách nhẹ nhàng và cẩn thận bằng tay hay thiết bị có bơm hơi. Khi thi công kính phải đặc biệt chú ý tuân theo quy định về an toàn lao động. Trong trường hợp cần thiết công tác bơm keo phải có thiết bị bơm nhồi đảm bảo kín khít.

5. Yêu cầu về vật liệu

Kính

Kính phải là loại kính sản xuất trong nước hoặc nhập khẩu. Chất lượng đáp ứng và thoả mãn mọi yêu cầu của tiêu chuẩn Việt Nam. (tham khảo Tiêu chuẩn BS 952)

Không cho phép lắp ghép kính có mối nối ghép kính (trong một khoang kính) có vết rạn nứt, các vết ố không thể lau rửa sạch, kính có các dị vật và khuyết tật khác…

Các mẫu kính và các mẫu vật liệu ghép dính kính phải được trình cho Tư vấn thông qua. Phải được sự chấp thuận của Tư vấn giám sát trước khi đặt hàng với số lượng lớn.

Tất cả các vật liệu kính phải tương thích với các vật liệu và trang bị hoàn thiện đi cùng.

Các loại kính sử dụng phải là loại có chất lượng cao. Bề mặt tấm kính phẳng nhẵn và không bị méo lệch. Kính không có các vết nứt dạn, bong bóng, vết ố bẩn và các khuyết tật.

Yêu cầu cắt kính và lắp đặt kính

Yêu cầu phải cắt kính theo đúng kích thước, các mép kính phải được mài cạnh và đánh bóng.

Việc lắp kính trong cửa gỗ hoặc trong các cửa sổ khung khôm phải được trát matít  hoặc keo silicon (tham khảo tiêu chuẩn BS 544) thích hợp cho việc lắp cho khung cửa thép hoặc gỗ dưới điều kiện nhiệt đới. Các băng dính gioăng kính, các khối chèn, nẹp kính, kẹp v.v phải là loại thích hợp cho việc lắp kính cửa như trong bản vẽ.

Keo Silicone

Keo Silicone phải đảm bảo khi trám vào khe kính phải đủ độ dẻo. Phải cho phép chèn kính và lấp chặt các khe hở giữa kính và khung. Sau khi gắn vào vị trí khung, bề mặt silicone không được có vết rạn nứt. Độ dẻo và độ mịn của silicone phải dễ miết phẳng và nhẵn tạo đường mạch liên tục. Đảm bảo không gồ ghề, không dính bẹt vào kính hay khung và khi miết không bị trượt lên mặt kết cấu.

Khung nhôm hợp kim yêu cầu theo tiêu chuẩn 6063 T5.

Tòa nhà PVI nổi bật giữa phố Phạm Văn Bạch
Tòa nhà PVI nổi bật giữa phố Phạm Văn Bạch

6. Kính dùng cho vách nội thất

Vách tường kính khung nhôm nội thất dùng kính dán an toàn 2 lớp màu trắng. Tại các vị trí vách tường kính khung nhôm liền cửa dùng kính dán dầy 10.38 (5mm kính trắng VFG+0.38 phim dán+5mm kính trắng VFG). Tại các vị trí cửa sổ dùng kính dán 8.38 (4mm kính trắng VFG+0.38 phim dán+4mm kính trắng VFG).

7. Kính dùng cho cửa thuỷ lực

Kính dùng cho cửa thủy lực là loại kính cường lực dầy 12 mm trong suốt.

8. Kính dùng cho hệ mặt dựng ngoài nhà

Kính dùng cho hệ kính mặt dựng là kính dán và kính cường lực hệ giấu đố. Kính cường lực độ dầy 12mm dùng cho hệ mặt dựng tại một số vị trí ở khối đế tòa nhà và vị trí giữa trục 4-6 giao trục B-C và khoảng giữa trục E-F giao với trục

Kính dán màu Grey, cách âm, cách nhiệt, an toàn, phản quang nhẹ độ dầy kính là 12.76mm (6+0.76+6), dùng cho các vách khối đế và khối tháp.

Tổng kết

TKC vừa giới thiệu anh/chị về hệ vách kính tòa nhà PVI. Anh/chị có nhu cầu tìm hiểu thêm về vách kính nhà cao tầng vui lòng gọi hotline 0976.199.388. TKC luôn sẵn sàng hỗ trợ!
