Giới thiệu hệ mặt dựng nhôm kính Unitized cho nhà cao tầng

1. Hệ mặt dựng nhôm kính Unitized là gì?

– Nếu như hệ mặt dựng Stick Wall được lắp đặt 100% ở công trường, hệ mặt dựng Semi được tổ hợp một phần ở nhà xưởng thì hệ mặt dựng Unitized được tổ hợp hoàn toàn khung nhôm và kính tại xưởng thành các khối các khối này thường gọi là modul hay panel.

Tấm panel của mặt dựng Unitized

2. Ưu nhược điểm của hệ mặt dựng Unitized

*Ưu điểm:

– Gia công tại nhà máy nên các khâu, các bước được kiểm soát chặt chẽ đảm bảo yêu cầu kỹ thuật mang lại sự ổn định cao cho hệ thống.

– Thi công dễ dàng, thời gian thi công nhanh đáp ứng được yêu cầu của chủ đầu tư đầu tư đó là nhanh chóng đưa công trình đi vào khai thác mang lại hiệu quả kính tế cao.

– Kiểm soát được chặt chẽ hao phí vật liệu vì gia công tại nhà máy.

– Đây là cách xếp hình nên hệ thống vững chắc, khả năng bám chịu đặc biệt tốt, thích nghi được với những tác động dịch chuyển của tòa nhà.

– Lượng nhân công tại công trường ít, hạn chế được nhiều nguy cơ gây mất an toàn tại công trường

*Nhược điểm:

– Giá thành cao hơn mặt dựng kính hệ Stick, semi.

– Chỉ áp dụng được cho các công trình có kiến trúc đơn giản.

– Thay thế kính mất nhiều thời gian.

– Đòi hỏi chất lượng thi công phần thô cao.

– Hệ thống trắc địa, khảo sát cần chuyên nghiệp.

– Gia công cơ khí tại xưởng cần độ chính xác cao.

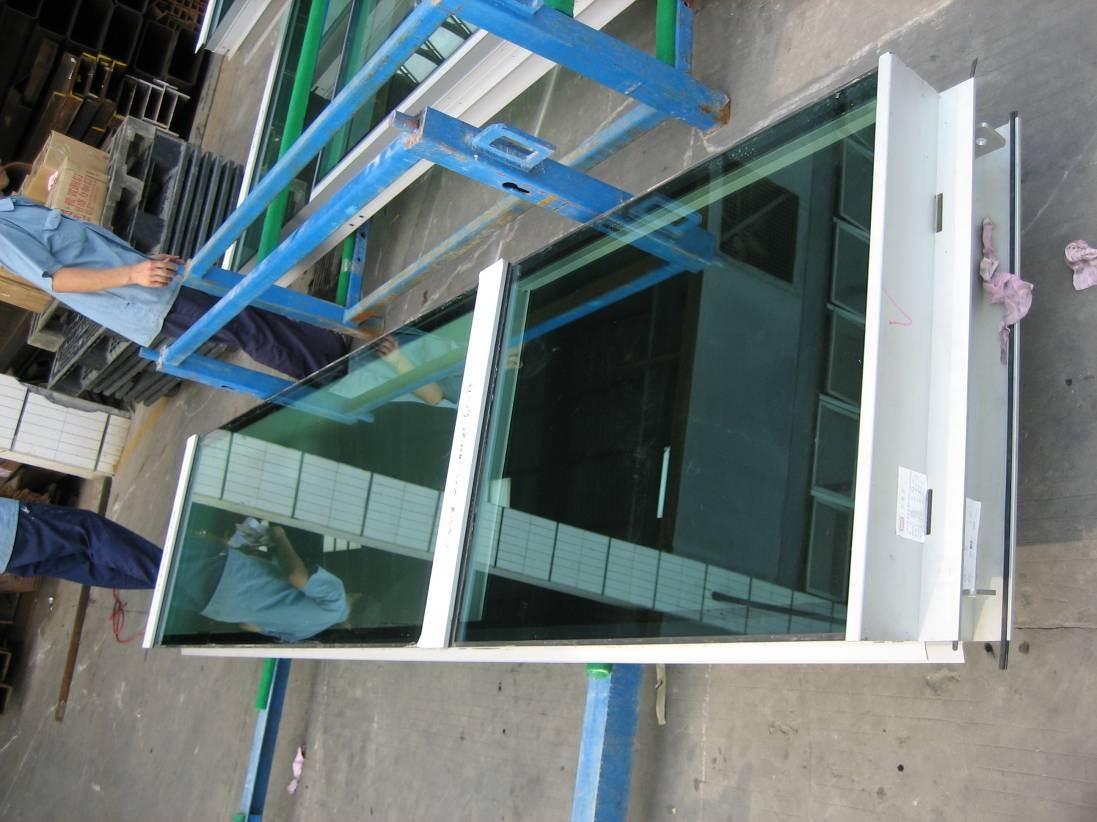

mặt dựng unitized

Hoàn thiện tấm panel trong xưởng sản xuất cho mặt dựng Unitized

3. Hệ mặt dựng Unitized có cấu tạo như thế nào?

– Cấu tạo cơ bản của hệ mặt dựng Unitized gồm: Trên một panel gồm các thanh “đực” và cái được liên kết với nhau, kính được liên kết với khung bằng keo với kết cấu chìm đố hoặc bằng nẹp ốp ngoài với kết cấu nổi đố. Các panels được liên kết với sàn bê tông bằng các bản mã, các bản mã được thiết kế rất linh hoạt có thể di chuyển được 3 chiều với phạm vi rộng để khử sai đi các sai số sàn bê tông, sai số gia công….

– Về hệ hệ thống bản mã: Hệ thống bản mã được thiết kế linh hoạt theo ba chiều, cấu tạo thông thường sẽ có thiết bị chôn sẵn Ambed trong bê tông phục vụ di chuyển sang trái, sang phải, bản mã bằng thép hoặc nhôm di chuyển ra vào, các chi tiết liên kết vào nhôm phục vụ di chuyển lên trên xuống dưới.

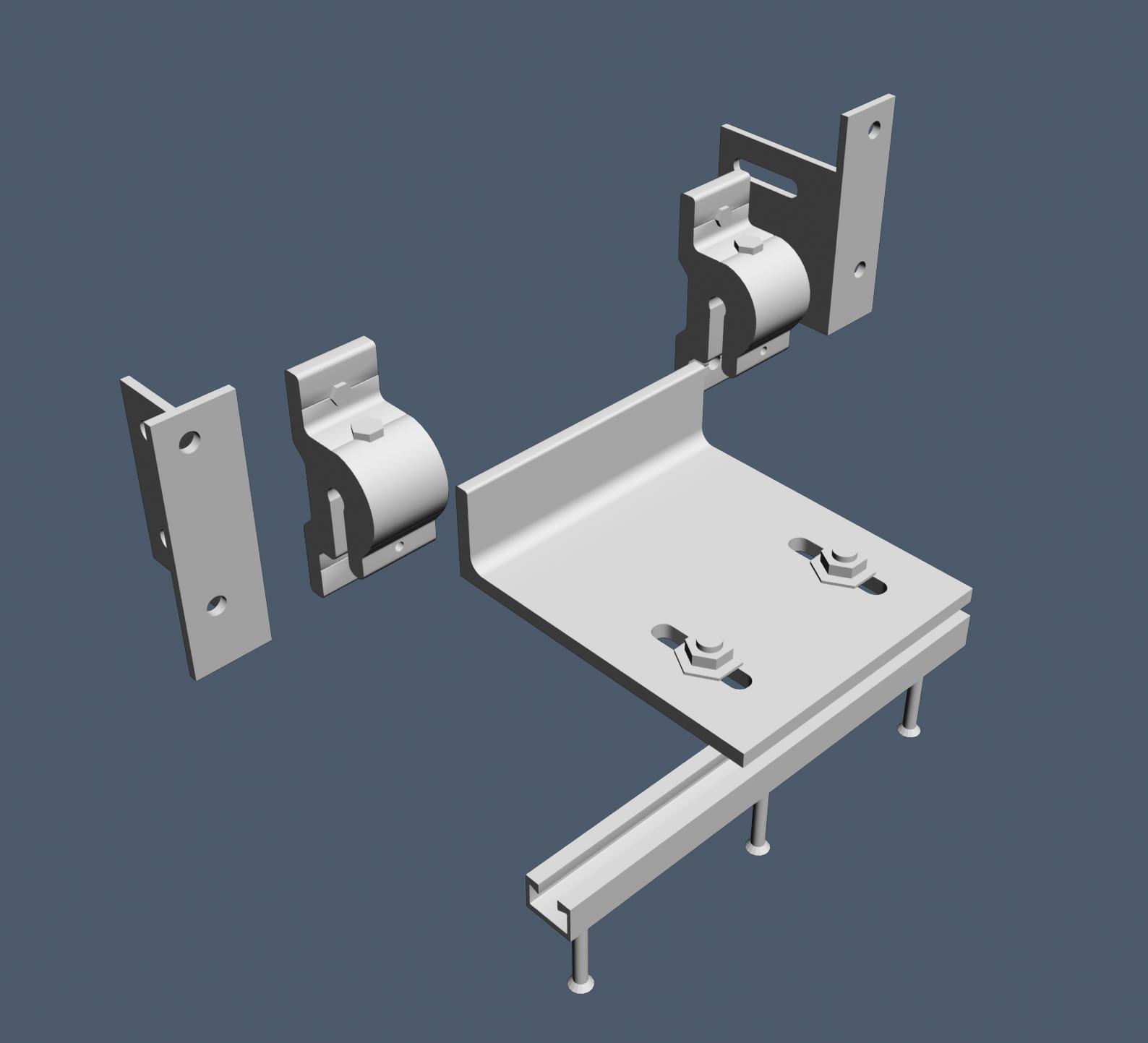

bản mã

Bản mã liên kết

– Về hệ nhôm: Hệ nhôm được thiết kế tương đối phức tạp để nhằm mục đích khớp nối các modul với nhau và sử dụng các loại gioăng làm các hàng rào ngăn cách, chống chịu nước, gió.

mặt cắt hệ mặt dựng unitized

 Mặt cắt profile nhôm kính

Về kính: Kính sử dụng cho hệ mặt dựng Unitized phần lớn là kính hộp, ngoài ra vẫn có thể sử dụng kính đơn hoặc kính dán an toàn. Trường hợp sử dụng kính hộp, thông thường là sự kết hợp của một tấm kính an toàn phản quang  hoặc low-e phía ngoài và một tấm kính trắng cường lực phía trong.

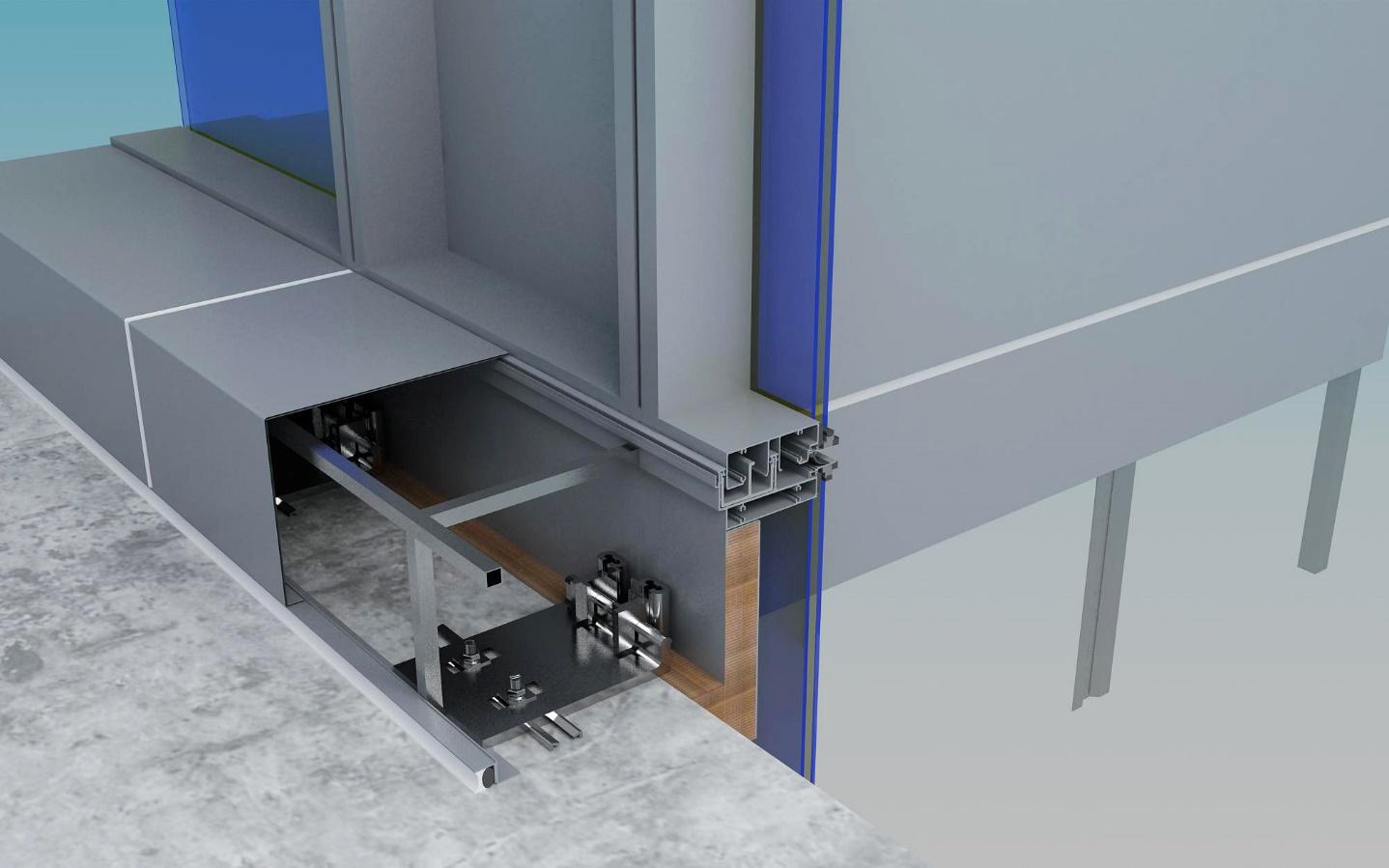

Hộp alu che liên kết bản mã

Hộp alu che bản mã
